科研级相机

滨松科研级别的相机，能根据拍摄的图像进行测量和分析，或者在普通数码相机无法拍摄的区域进行观察和观测。

市场价： 0.00

价格： 0.00

商品描述

滨松科研级别的相机，能根据拍摄的图像进行测量和分析，或者在普通数码相机无法拍摄的区域进行观察和观测。

高信噪比

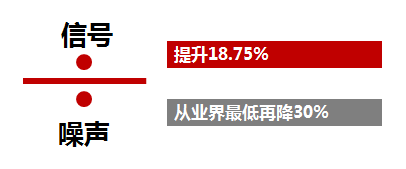

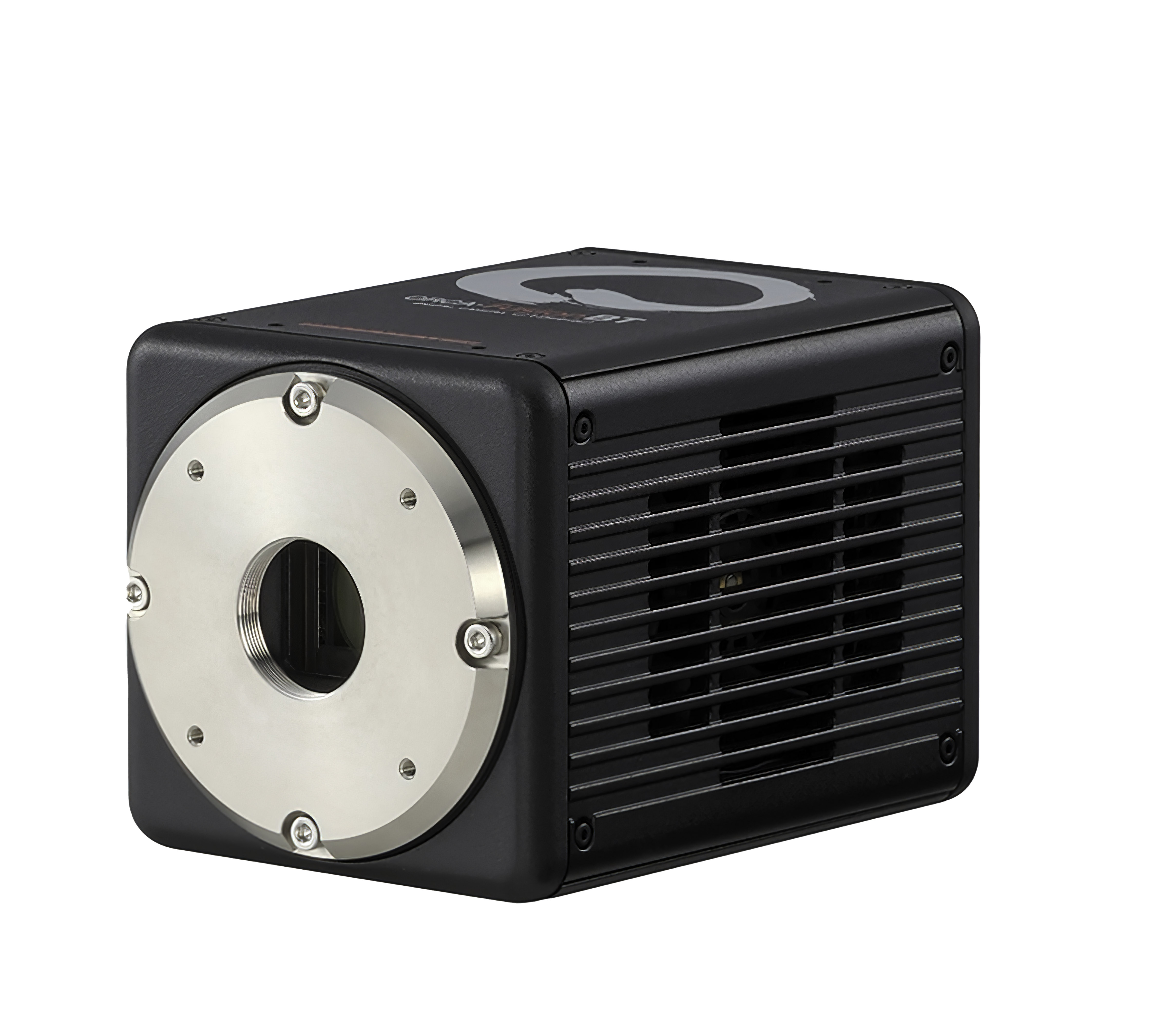

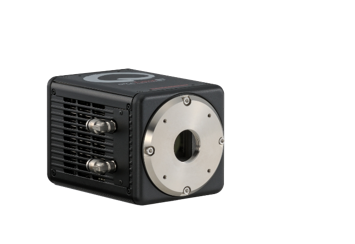

	信噪比是高端科研级相机的核心参数。ORCA-FusionBT具有530万像素（2304x2304），配合6.5 um的像素尺寸，可以提供非常出色的分辨率。而在信噪比上，ORCA-FusionBT则提升到了sCMOS前所未有的高度。
高量子效率

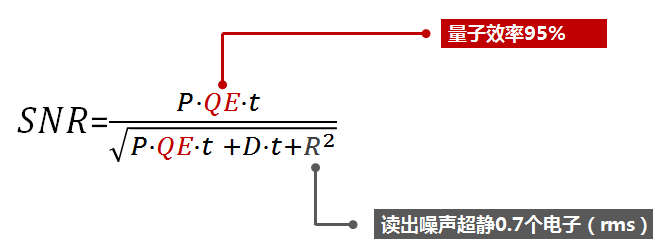

	完美的定量相机（Quantitative Camera）一直是滨松孜孜不倦追求的方向，与顶配看齐的95%高量子效率，一骑绝尘的低至0.7e rms读出噪声大幅超越了之前的所有sCMOS相机。
高帧速
	滨松sCMOS相机（ORCA-Flash 4.0等第二代系列产品）从2015年左右开始，就逐渐被用于了STORM等基于单分子成像的超分辨技术应用中，以获得更高的帧速、分辨率。主流高端sCMOS相机的帧速一般是420 MHz（前照式芯片，100帧/秒 @ 2048x2048）ORCA-Fusion BT在此基础上将相机速度提升了12%。滨松不仅做到了行业巅峰的信噪比，在速度上也绝不妥协，ORCA-FusionBT的像素读出频率高达470MHz，在2304x2048（470万像素）这样的分辨率下能够做到100帧/秒，选择合适大小的ROI甚至能将帧速提升至41000帧/秒。滨松sCMOS相机的旗舰产品 Flash4.0 V3 是一款高速高灵敏度的相机，在2048×2048全分辨率下可以达到100帧/秒的高帧速，并且能看到低至2~3个光子/像素/秒的极弱信号。
优秀的MTF（调制传递函数）

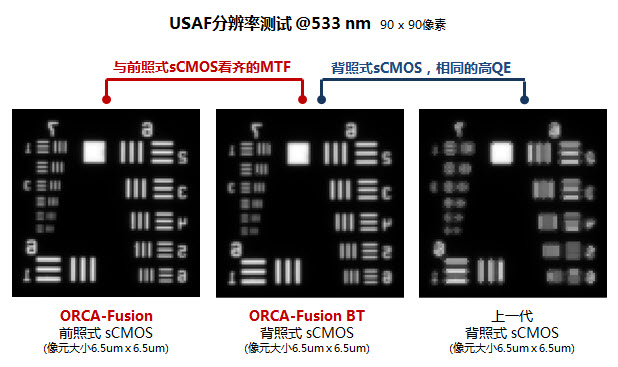

一个成像系统的MTF（调制传递函数）是指该系统重现所拍摄场景的空间结构的能力，并定义为作为输入空间频率函数的输出调制与输入调制之比，也称为CTF（对比度传递函数）。相机MTF/CTF的好坏直接影响整个光学系统的图像分辨率、清晰度。在高端成像应用中，前端成像系统（如显微镜、望远镜、镜头、光路系统等）经过了精细的MTF优化，如果相机不能保证相同水平的MTF，就会拉低整个成像系统的表现。上一代背照式sCMOS相机，在保证了高QE的同时，牺牲了一部分的MTF表现，很难做到比较好的MTF曲线（尤其是长波长部分）。 ORCA-FusionBT在相同条件下拥有和前照式sCMOS相机水平相当的优秀MTF. 通过533 nm和670 nm的分辨率板测试，也可以看出同一款相机长波长部分的MTF曲线整体更差一些，所以长波长乃至红外部分更需要优秀的MTF曲线以保证成像质量。（测试条件：显微镜: Olympus IX81；物镜 : PlanApo 2x /0.08；分辨率板: USAF 1951 Test Target (R1DS1N)；波长 : 533 nm and 670 nm ）

滨松CMOS相机参数对照表（上）

产品
产品	qCMOS ORCA-Quest	低噪声高灵敏度 ORCA-Fusion BT	低噪声高灵敏度 ORCA-Fusion
型号	15550-20UP	C15440-20UP	C14440-20UP
数据接口	Coaxpress-6x4lane/USB3.0	Coaxpress-6x4lane/USB3.0	Coaxpress-6x4lane/USB3.0
像素	4096 x 2304	2304 x 2304	2304 x 2304
像素尺寸	4.6 um x 4.6 um	6.5um x 6.5um	6.5um x 6.5um
靶面尺寸	18.841 mm(H) × 10.598 mm(V)	14.976 mm× 14.976 mm	14.976mm×14.976mm
镜头接口	C mount	C/F	C/F
帧速	120 fps @ 4608 × 2304 19000 fps @ 4608 × 4	89.1 fps@2304×2304 100 fps@2304×2048	89.1 fps@2304×2304 100 fps@2304×2048
帧速	120 fps @ 4608 × 2304 19000 fps @ 4608 × 4	41807fps@2304×4	41807fps@2304×4
最低读出噪声	0.27 e- (r.m.s.) @ 超静模式	0.7 e- (r.m.s.)@超静模式	0.7 e- (r.m.s.)@超静模式
最低读出噪声	0.43 e- (r.m.s.) @ 普通模式	0.6 e- (median)@超静模式	0.6 e- (median)@超静模式
量子效率峰值	90%	95%	80%
动态范围	25900:1	21400:1	21400:1
冷却	-20℃（风冷）	-8℃（风冷）	-5℃（风冷）
光子测量	光子定量
应用	超分辨率成像 Lightsheet 单分子荧光高速钙离子成像光场成像	超分辨率成像 Lightsheet 单分子荧光高速钙离子成像光场成像	超分辨率成像 Lightsheet 单分子荧光高速钙离子成像光场成像

滨松CMOS相机参数对照表（下）

产品
产品	大靶面高速sCMOS ORCA-Lightning	高端 ORCA-Flash 4.0 V3	中高端（高性价比） ORCA-Flash 4.0 LT	入门级（高性价比） ORCA-Spark
型号	C14120-20P	C13440-20CU	C11440-42U30	C11440-36U
数据接口	Coaxpress-6x4lane/USB3.0	CameraLink/USB3.0	USB 3.0	USB 3.0
像素	4608 x2592	2048x2048	2048x2048	1920x1200
像素尺寸	5.5um x 5.5 μm	6.5um x 6.5um	6.5um x 6.5um	5.86um × 5.86um
靶面尺寸	25.344mm (H) × 14.256 mm (V)	13.312mm×13.312mm	13.312 mm× 13.312 mm	11.25 mm (H) × 7.03 mm (V)
镜头接口	C/F/TFL-II	C/F	C/F	C
帧速	30fps@16bit 121fps@12bit	100 fps @ 全幅,16bit 40 fps @全幅 (USB)	30 fps @ 全幅	64.9 fps @全幅
帧速	30fps@16bit 121fps@12bit	400 fps @ 2048x512	400 fps @ 512x512	64.9 fps @全幅
最低读出噪声	2.0 e- (r.m.s.) 1.5 e- (median)	1.4 e- (r.m.s.) 0.8 e- (median)	1.5 e- (r.m.s.) 0.9 e-(median)	6.6 e-(r.m.s.)
最低读出噪声	2.0 e- (r.m.s.) 1.5 e- (median)	1.4 e- (r.m.s.) 0.8 e- (median)	1.5 e- (r.m.s.) 0.9 e-(median)	6.6 e-(r.m.s.)
动态范围	30000：1	37000：1	33000：1	5000：1
冷却	＋20℃	-10°C（风冷） -30°C（水冷）	+10℃（风冷）	无
光子测量
应用	超分辨率成像 Lightsheet 高速钙离子成像光场成像	超分辨率成像 Lightsheet 单分子荧光高速钙离子成像	高速钙离子成像 IR-DIC 普通宽场荧光	IR-DIC 普通宽场荧光高速明场成像

滨松sCMOS相机是于2010年在全球范围内开始推广的高灵敏度科研级相机，在此之前，人们常用的是EM-CCD相机，即常说的电子倍增极CCD相机。EM-CCD相机为深度制冷，并具较高灵敏度，从上个世纪开始的基因测序，最开始大部分使用的就是这类产品。但随着sCMOS技术的推出，越来越多的应用则偏向使用sCMOS相机，其中包括2014年获得诺贝尔奖的超分辨成像研究，而如今国内许多研究者都在从事着该方面的研究，大部分选择使用的也都是sCMOS相机。
